A legjobb Mppt töltővezérlő
Mi az MPPT töltésvezérlő? Az MPPT töltésvezérlő biztosítja, hogy a terhelések maximális áramot kapjanak (az akkumulátor gyors töltésével). A maximális teljesítménypont egy ideális feszültségként értelmezhető, amelyen a maximális teljesítményt adják a terhelésekhez, minimális veszteséggel.
Függvény
A legjobb Mppt töltővezérlő leírása
Mit csinál egy MPPT töltésvezérlő?
Mi az MPPT töltésvezérlő? Az MPPT töltésvezérlő biztosítja, hogy a terhelések maximális áramot kapjanak (az akkumulátor gyors töltésével). A maximális teljesítménypont egy ideális feszültségként értelmezhető, amelyen a maximális teljesítményt adják a terhelésekhez, minimális veszteséggel.
Mi a különbség a töltésvezérlő és az MPPT között?
A különbség lényege: PWM vezérlő esetén az áramot az akkumulátor feszültsége fölött veszik ki a panelből, míg. Az MPPT napelemes töltésvezérlővel az áramot a panel „maximális tápfeszültségén” veszik ki (gondoljunk az MPPT vezérlőre úgy, mint „intelligens DC-DC konverterre”).
Működhet egy MPPT vezérlő elem nélkül?
A tény azonban az, hogy a legtöbb terhelés nem tud működni a napelemek vad kimeneti teljesítménytartományában. Akkumulátor nélkül történő használatuk alapvetően meggátolja az MPPT hatékonyságnövekedését, mivel gyenge fényviszonyok mellett leállnak, amikor már csak egy kis extra lé az akkumulátorból fenntarthatta volna működésüket.
Elméletileg a naprendszer egyszerű. Fogj pár 12 voltos panelt, és rákötsz egy 12-voltos akkumulátorra. A kettő között van egy napelemes töltésvezérlő. Amikor az akkumulátort fel kell tölteni, lehetővé teszi az áram beáramlását az akkumulátorba. Ha megtelik, leválasztja a paneleket.
De a napelemes töltésvezérlő sokkal több, mint egy divatos elektronikus kapcsoló. Elveszi az elektromos jelet a panelekről, és olyasvalamivé alakítja, amivel megfelelően feltölthető az akkumulátor. Ha egy 12- voltos panelt egy 12- voltos akkumulátorhoz csatlakoztat, ez egyszerűnek tűnhet. A probléma az, hogy a panelek nem igazán 12 voltosak. 9 V-tól egészen 17 V-ig terjedhetnek. Minden attól függ, mennyire süt a nap, és hogyan tervezték a panelt.
Megjegyzés: Önnek külön költség nélkül jutalékot kaphatunk a linkjeink használatával történő vásárlásokért. Tudj meg többet.
Hogy a dolgokat még bonyolultabbá tegye, a 12-voltos akkumulátor nem töltődik 12 V-on. 13 V-tól egészen 14,7 V-ig mindenhol szükséges. Minden az akkumulátor töltöttségétől és a töltési sebességtől függ.
Ha ezek a számok felpörgetik a fejét, biztos lehet benne, hogy jó minőségű napelemes töltésvezérlőt találni könnyű és megfizethető. Bár ez az egyik legfontosabb döntés, amelyet meg kell hoznia, a választás teljes mértékben attól függ, hogyan használják rendszerét, és mekkora kapacitásra van szüksége. Hogy megkönnyítsük a választást, áttekintjük a három legjobb napelemes töltésvezérlőt a piacon. Elmagyarázzuk a köztük lévő különbségeket, hogy eldönthesse, melyik a megfelelő az Ön számára.
GHB 20A intelligens töltésvezérlő
A GHB a drága töltésvezérlők olcsó és vidám alternatívája. Bár az ára megegyezik a legtöbb belépő szintű vezérlővel, kínál néhány olyan funkciót, amelyek ideálissá teszik kisebb rendszerekhez. Az akkumulátor megfelelő állapotának fenntartásához szükséges összes biztonsági és szabályozási követelménysel rendelkezik, és egy praktikus felületet biztosít, amely segít megérteni, hogy mi történik a rendszerrel mindenkor.
Tervezés

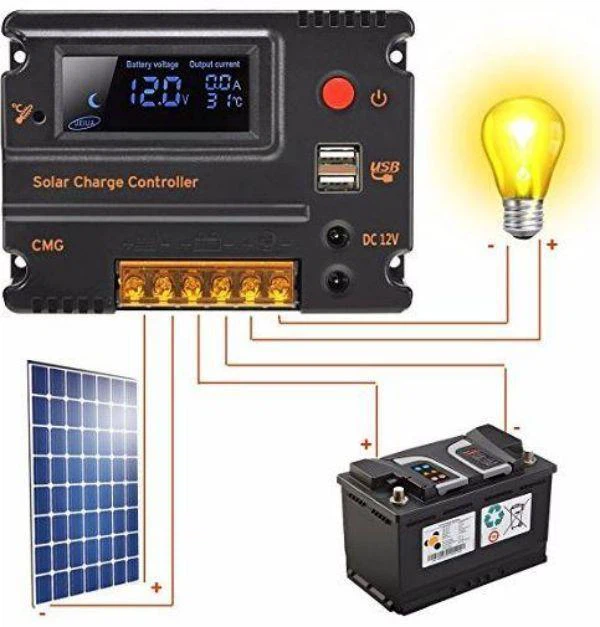

A GHB 20A intelligens töltésvezérlő stílusos fekete tokban érkezik, amely bármilyen rendszerben jól mutat. A dizájn fókuszpontja a nagyméretű LCD kijelző. Ez egy fordított stílusú kijelző, amely tovább fokozza az elegáns megjelenést. Amíg az akkumulátorok töltődnek, megmutatja a töltési áramot, így megértheti, mennyi energiát termelnek a panelek. Az akkumulátorok feszültségét is mutatja, jelezve, hogy mennyi akkumulátor-élettartam van még hátra.
Ennek a vezérlőnek az egyik kedvenc funkciója a kimeneti áram látása. Több egyenáramú eszközt is csatlakoztathat a töltésvezérlőhöz, és egy pillantással információt kaphat arról, hogy mennyi energiát vesznek fel a rendszerből.
Az összes elektromos kivezetést sárga, felhajtható panel borítja. Ezzel láthatóak maradnak a kapcsolatok, de megóvja őket a rövidzárlattól. A vezérlő jobb oldalán két DC kimenet és két USB port található. Ezekkel telefonjait vagy más elektronikus eszközeit töltheti, 5V 1A kimenetet biztosítva.
Kapacitás
Ennek a 20A-es töltésvezérlőnek a maximális bemeneti teljesítménye 240 watt. Jó gyakorlat, ha hagyunk némi mozgásteret, ezért nem javasoljuk, hogy ezt a vezérlőt közvetlenül 240 wattos napelemekhez csatlakoztassuk. 200 W-os határértéket javasolunk. Ennek ellenére nagyon hatékony. Még akkor is, ha 100 wattos vagy kisebb rendszere van, a vezérlő továbbra is szükség szerint működik minimális veszteséggel.
Az egyik terület, ahol a vezérlő kissé korlátozott, az a kimeneti kapacitás. 20A-nál nagyobb terhelés nem csatlakoztatható a "terhelés" sorkapcsokhoz. De semmi ok arra, hogy miért ne csatlakoztathatta volna ezeket az elemeket az akkumulátorhoz. Ha 250 watt feletti teljesítményt kíván igénybe venni, például kávéfőzőt, hűtőszekrényt vagy invertert, akkor nem használhatja a vezérlő csatlakozóit. A rendszer továbbra is a szokásos módon fog működni, csak nem fogja látni az áramfelvételt.
A vezérlő 12V-os és 24V-os rendszerekkel is használható, azonban ezeket össze kell hangolni. Nem csatlakoztathat 12 V-os panelt 24 V-os akkumulátor bankhoz, és fordítva.
Biztonság
Az egyik fő ok, amiért szeretjük ezt a töltésvezérlőt, a biztonsági funkciók. Az akkumulátorok túltöltése károsíthatja azokat (szelepes akkumulátorok esetén), vagy robbanásveszélyes és mérgező füstöket bocsáthat ki (elárasztott cellás akkumulátorok esetén). Ez a vezérlő megakadályozza az akkumulátorok túltöltését. Amint elérik a 99 százalékot, leválasztja a napelemeket. Automatikusan észleli a problémákat, például a napelem rövidzárlatát vagy a túlfeszültséget, és leállítja a rendszert a veszély megelőzése érdekében.
Noha a személyes biztonság a minimum, számos biztonsági funkció is megvédi a berendezést a károsodástól. Ez a vezérlő végrehajtja az ólomakkumulátorok által megkövetelt háromlépcsős töltést. Tömeges töltést (az akkumulátorkapacitás 80 százalékáig), úszótöltést (a kapacitás utolsó 20 százalékát) és kiegyenlítő töltést biztosít, amely az akkumulátorcellák kiegyensúlyozására és az élettartam meghosszabbítására szolgál. Ha garanciális akkumulátorokat vásárol, akkor ezzel a funkcióval nem rendelkező töltésvezérlő használata érvényteleníti a garanciát.
Hatékonyság
A GHB 20A egy PWM töltésvezérlő, amely az impulzusszélesség-modulációt jelenti. Erős napfényben a napelemek nagyon magas feszültséget termelnek. Ez a vezérlő megfelelően csökkenti a feszültséget, hogy elérje az akkumulátorok által igényelt töltési szintet. Ez nem a leghatékonyabb vezérlő a piacon, de több mint megfelelő kisebb rendszerekhez. A fő probléma a kijelző. Körülbelül 0,5A-t vesz fel 12V-on működés közben. Egy 240 amperórás rendszer esetén (jellemzően két elem telepítése) a kijelző működéséhez szükséges napi kapacitásának körülbelül 5 százalékát veszíti el. Számunkra úgy találtuk, hogy az a képesség, hogy tudjuk, mennyi töltésünk maradt, tisztességes csere egy kis mennyiségű energiáért. De ha megpróbálja az utolsó csepp energiát is kipréselni a rendszeréből, akkor nem ezt javasoljuk.
Renogy Wanderer
A Renogy hírnevet szerzett magának a kiváló minőségű napelemes berendezések gyártójaként. A nagy hatékonyságú monokristályos panelek legújabb tételével az elsők között voltak a fogyasztói piacon, és a fogyasztók következetesen hozzájuk fordulnak, ha hatékonyságot keresnek.
Tervezés

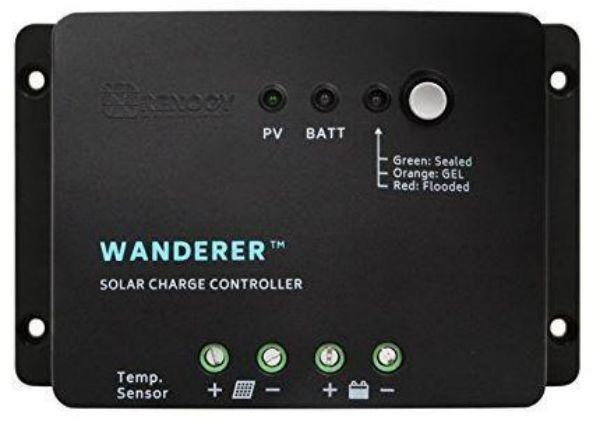

A Wanderer egyszerű, modern dizájnnal rendelkezik, amely minden rendszerben jól mutat. A fekete burkolat sima és karcsú, enyhén lekerekített élekkel, amelyek ellentétben állnak az éles szegélyekkel. A tetején három LED jelzőfény található. A zöld fény jelzi, hogy a napelemek be vannak kapcsolva, a piros lámpa pedig azt jelzi, hogy az akkumulátorok töltődnek. Fontos megjegyezni, hogy ez a jelzőfény csak azt jelzi, hogy az akkumulátorok aktívan töltődnek, nem pedig azt, hogy van töltésük. Ha látja a napfényt, de az akkumulátor jelzőfénye nem világít, akkor tudja, hogy az akkumulátorok teljesen fel vannak töltve.
Ez a töltő kissé eltérő töltési profilokkal rendelkezik a különböző típusú akkumulátorokhoz. A fehér gomb megnyomása megváltoztatja a LED végső színét, így tudhatja, hogy a megfelelő profilt választotta ki. Zöld jelzőfény a zárt akkumulátorok, narancssárga a gélcellás (agm) akkumulátorok és piros az elárasztott akkumulátorok esetében.

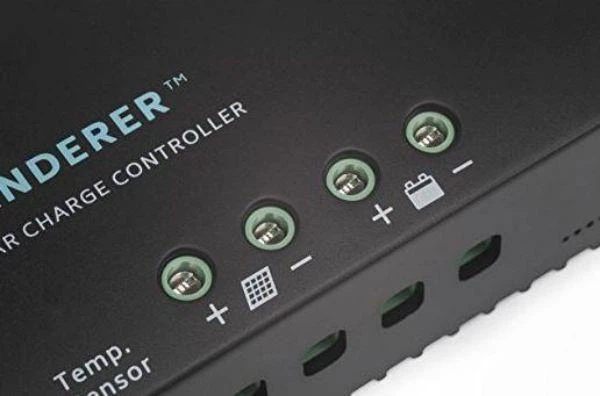

Az alapon négy becsavarható kapocs található a csatlakozásokhoz. Ezek a csatlakozók 14 AWG vezetéket fogadnak, és mind a panelekhez, mind az akkumulátorokhoz csatlakoztathatók.
Kapacitás
A Wanderer névleges feszültsége 30A. Ez lehetővé teszi akár 360 watt teljesítmény használatát egy 12 voltos rendszerhez. Biztonsági okokból azt javasoljuk, hogy legfeljebb 300 wattot használjon, hogy egy kis mozgásteret biztosítson a verőfényes napsütéses napokon.
Ha speciális akkumulátorrendszert használ, egy kicsit több kapacitást tud kicsikarni ebből a vezérlőből. Mind a zárt, mind az AMG akkumulátorok valamivel magasabb feszültséget támogatnak, amit ez a vezérlő támogat. Ez lehetővé teszi a teljes névleges akkumulátorkapacitás elérését ott, ahol más vezérlők nem tudnák kihasználni ezt a rendszert.
Biztonság
Ez a töltő egyedülálló abban az értelemben, hogy a háromlépcsős töltési ciklus helyett valójában négylépcsős töltővel rendelkezik. A töltés utolsó szakaszában a legtöbb vezérlő állandó feszültséget biztosít a töltési ciklus utolsó 20 százalékában, mivel ez az a terület, ahol az akkumulátorok megsérülhetnek. Ideális körülmények között azonban ezek az akkumulátorok nagyon nagy áramerősséggel indulnának el, amely lineárisan csökken a feszültség növekedésével. Ez azt jelenti, hogy a töltés utolsó 20 százaléka gyakran 8 órát vagy többet vesz igénybe. Ez a vezérlő támogatja a töltési áram lineáris eltolódását, amelyet a Renogy "boost" ciklusnak nevez. Ez azt jelenti, hogy a vezérlő gyorsabban tudja tölteni az akkumulátorokat, mint a 3 fokozatú töltők anélkül, hogy károsítaná az akkumulátorokat vagy gázokat eresztene ki.
Van egy átfogó belső diagnosztikai áramkör is, amely megakadályozza a vezérlő működését, ha vezetékezési problémák merülnek fel. Ellenőrizni tudja a fordított polaritást, így két vezeték véletlen megfordítása nem okoz problémát. A földelési hibákat is képes észlelni, amelyek általában akkor fordulnak elő, amikor egy pozitív vezeték érintkezik valamivel, aminek nem kellene lennie.
Ezenkívül véd az akkumulátor számos hibája ellen, beleértve a túltöltést, a túltöltést és a rövidzárlatot.
Hatékonyság
A legtöbb megfizethető töltésvezérlőhöz hasonlóan ez is impulzusszélesség-modulációt használ a töltési feltételek szabályozására. Mindaddig, amíg a napelemek feszültsége magasabb, mint az akkumulátoroké, képes lesz megfelelően feltölteni azokat. Bár nagyon kevés jelzőlámpa található a vezérlő előlapján, ez azt jelenti, hogy gyakorlatilag nincs áramveszteség a használatából. Ha a napelemek nem termelnek áramot, egyetlen lámpa sem világít, ami megakadályozza az önkisülést.
A vezérlő hatékonyságának másik előnye a negatív földelés támogatása. Ez az autóipari alkalmazásokban leggyakrabban használt vezetékezési stílus. Csak a pozitív vezeték csatlakozik az áramkörhöz, míg a negatív vezeték egy földelt testhez vagy a jármű alvázához. Ezzel sok pénzt takaríthat meg a vezetékezésen, különösen hosszabb futás esetén.
Végül, de nem utolsósorban ez a töltésvezérlő támogatja a hőmérséklet szabályozását. Ha az akkumulátorok még nem voltak elég bonyolultak, a töltési és kisütési teljesítményigényük a hőmérséklettel együtt változik. Ha hideg van, kisebb a kapacitásuk. Ha meleg van, nagyobb a kapacitásuk. Ez a szabályozó kompenzálja a hőmérsékletet. Enélkül nagyon hideg körülmények között is túl lehet tölteni az akkumulátorokat. A vezérlő az akkumulátorokat 80 százalékban töltöttnek olvasná, holott a valóságban ez a maximális töltés, amit a jelenlegi környezeti viszonyok között elbírnak. Ez a vezérlő tudja, hogy ez mikor történik, és a megfelelő időben lekapcsolja az áramot.

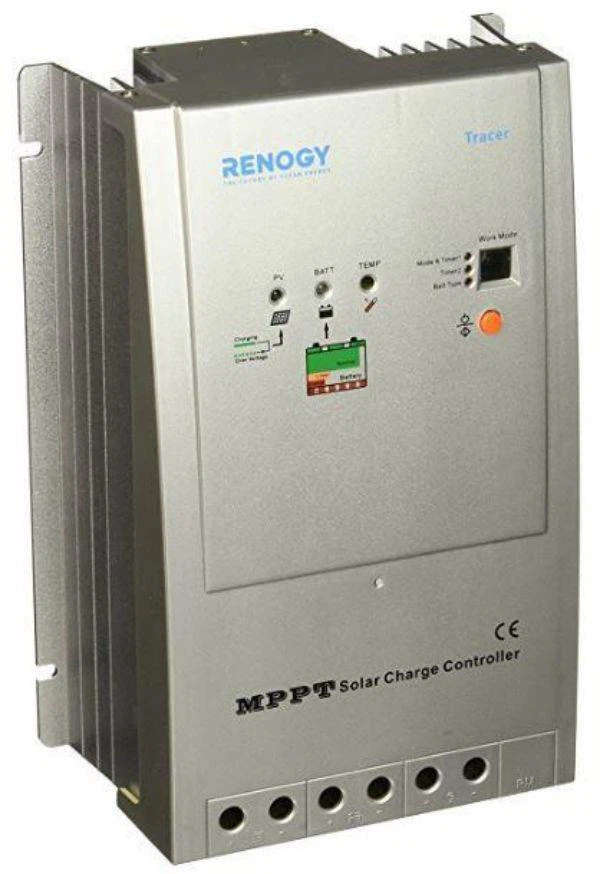

Renogy Tracer 4210
Bár ez a legdrágább vezérlő a listánkon, akár 30 százalékkal hatékonyabb, mint a szabványos vezérlők. Számos kulcsfontosságú funkcióval rendelkezik, amelyek az első számú választássá teszik bárki számára, akinek nagy kapacitású rendszerre van szüksége, vagy a napelemes rendszerére támaszkodik az alapvető szükségletek kielégítésére.
Tervezés
A Renogy Tracer 4210 sokkal nagyobb, mint a többi, amit megnéztünk. De ha közelebbről megvizsgálja, rá fog jönni, hogy a hely nagy részét a hátulra szerelt hűtőrendszer foglalja el. Ez a vezérlő nagy teljesítményű technológiája nem tud túlságosan felmelegedni anélkül, hogy csökkentené a hatékonyságot, így a hűtőbordák kulcsfontosságú elemei.
Alumíniumból készült, amely tartós, könnyű és vonzó. Sokkal szilárdabbnak tűnik, mint a műanyag vezérlők, de biztonságosan kell rögzíteni. Az előlapon három LED-jelző és egy kis kijelző található. A jelzőfények azt mutatják, hogy a napelemek termelnek áramot, az akkumulátor állapotát, valamint egy hőmérsékleti jelzőfényt, amely jelzi, hogy a teljesítmény csökken a szélsőséges hőmérséklet miatt.
A jobb oldali LCD kijelző mutatja, hogy a vezérlő milyen üzemmódban működik, az időzítőt és az akkumulátor típusát. Ezek nem olyan mutatók, amelyekre mindig szüksége lesz (elsősorban a beállítás során hasznosak), de hamarosan elmagyarázzuk, miért olyan fontos ez a funkció.

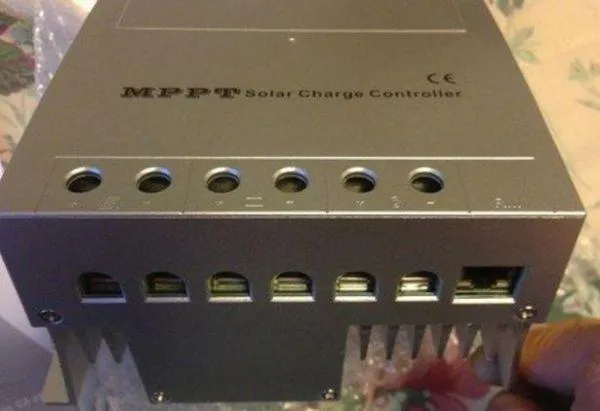

Az alján három terminálkészlet található. Ez a napelemek, az akkumulátor és a terhelés összekapcsolására szolgál. Az a tény, hogy a terhelés átmegy a vezérlőn, fontos. A GHB vezérlőn már egyszer láthattuk, de itt sokkal erősebb funkcióról van szó.
Kapacitás
A már megvizsgált PWM vezérlőkkel ellentétben ez a modell MPPT technológiát használ. Ez azt jelenti, hogy a teljesítmény egy kicsit eltér a többitől. A 40 A névleges teljesítmény a 12 V-os akkumulátorbank maximális kisülési áramára vonatkozik. Ez azt jelenti, hogy 400 W-os napenergiát csatlakoztathat egy 12 V-os akkumulátoros rendszerhez, vagy 800 W-os napenergiát egy 24 V-os rendszerhez. De ezeknek a paneleknek nem kell megfelelniük. Valójában nem lehet párosítani őket. Ha 12 V-os akkumulátort tölt, akkor legalább 24 V-os feszültséggel kell rendelkeznie a napelemes rendszerből. Csatlakoztathat két 12 V-os panelt sorba, vagy használhat egyetlen 24 V-os panelt. Akár hiszi, akár nem, szinte annyit csatlakoztathat, amennyit csak akar. Ez a vezérlő 100 V-ig képes bemenetet fogadni.
Azt csinálja, hogy veszi ezt a rendkívül magas feszültséget, és lecsökkenti a megfelelő töltőfeszültségre. Ez sokkal nagyobb rugalmasságot biztosít a rendszer tervezésében. Szeretne később újabb panelt hozzáadni? Semmi gond! Csak dobd fel oda. Három panelt szeretne futtatni? Tökéletes. Keverjük össze a feszültségeket? Amíg 100 V alatt maradsz, addig jó.
Biztonság
A vezérlő biztonsági funkciói meglehetősen szabványosak. Beépített képességgel rendelkezik a túlfeszültség elleni védelemre, amely lehetővé teszi, hogy egészen a 40 A-es kapacitás tetejéig menjen. Ezenkívül megakadályozza az akkumulátorok túltöltését és lemerülését. Ezenkívül megakadályozhatja, hogy túl sok energiát vegyen fel a terhelésen keresztül, ami károsíthatja a vezetékeket vagy az akkumulátorokat.
Emlékszel a korábban említett LCD kijelzőre? Az egyik ilyen indikátor tartalmaz egy időzítőt. Lehet, hogy kíváncsi vagy, mire való ez. Tegyük fel, hogy az akkumulátorok 100 százalékos töltöttséget értek el. A vezérlő ezután leválasztja a napelemeket. De ha az akkumulátorok használatban vannak, a töltési sebesség gyorsan 99 százalékra csökken. A vezérlő ekkor kinyílik, és kevesebb mint egy perc alatt befejezi a töltést. Ez olyan ciklust hozhat létre, amelyben a töltő folyamatosan be- és kikapcsol, csökkentve az élettartamát. Az időzítő megakadályozza a vezérlő bekapcsolását az akkumulátorok feltöltése után 30 percig. Ez segít hosszú ideig tartani, és megakadályozza a feszültségcsúcsokat, amelyek károsíthatják a berendezést.
Hatékonyság
Az MPPT a Maximum Power Point Tracking rövidítése. Ez a leghatékonyabb módja annak, hogy megtaláljuk az egyensúlyt az akkumulátorok kívánt töltési feszültsége és a napelemek ideális teljesítménye között. Emlékszel, hogy megemlítettük, hogy a PWM vezérlők „lecsökkentik” a teljesítményt a megfelelő szintre. Ez veszteséges folyamat. Az áram egy része elveszik a vezérlő belső ellenállásában. Egy adott időpontban akár a teljesítmény 30 százaléka is elveszhet. Az MPPT vezérlők ténylegesen át tudják alakítani a teljesítményt a kívánt kimenetre. Ennek 97 százalékos a konverziós hatékonysága.
De nem az átalakítás az egyetlen alkalom, amikor ez a vezérlő hatékonyabb. Vannak esetek, amikor egy 12 V-os panel 12 V-nál kevesebbet termel. Ez általában reggel vagy este történik, amikor kevés a fény. PWM vezérlővel lehetetlen lesz az akkumulátorok feltöltése, mert a feszültség nem növelhető. De ne feledje, hogy ez a vezérlő legalább 24 V bemenetet igényel. A magasabb feszültség miatt a legkisebb napfény is felhasználható az akkumulátorok töltésére. Ez 99 százalékos követési hatékonyságot eredményez, ami azt jelenti, hogy a teljes nappali fénynek csak 1 százaléka lesz használhatatlan.
Melyik napelemes töltésvezérlő a megfelelő számomra?
Hogy melyiket választja, az a napelemrendszer méretétől és a szabad kapacitástól függ. Ha 400 watt napenergiával rendelkezik, vagy nagyon szűk tartalékkal dolgozik, ahol prémium az elektromosság, a Renogy Tracer 4210 megéri a pénzt. Naponta akár 30 százalékkal több töltést kaphat napelemeiből, így biztosítva, hogy az akkumulátorok minden este feltöltődjenek. Ez a töltésvezérlő ideális otthoni rendszerben való használatra, ahol hűtőszekrényt, mikrohullámú sütőt, fűtőtestet vagy más igényes berendezést használ.
Kisebb rendszerekhez, például a kútszivattyú működtetésére használt vagy lakóautóba telepített rendszerekhez a GHB 20A intelligens töltésvezérlőt ajánljuk. Ennek a vezérlőnek egy kijelzője van, amelyet hihetetlenül praktikusnak találtunk. Mindig pontosan tudni fogja, mennyire vannak feltöltve az akkumulátorok, és telefonjait közvetlenül a vezérlőről töltheti. Ha kis elektronikai eszközöket tölt, javasoljuk, hogy adjon hozzá egy 20,000 mAh-s Power Bankot. Ezeket a beépített vezérlőkről lehet tölteni, így egy kis extra gyümölcsöt adnak az USB-s eszközökhöz.
Ha jobban érdekli a hatékonyság, az út jó közepe a Renogy Wanderer. Ez a töltésvezérlő akár 300 watt napenergiát is támogat, és nagyon kevés készenléti áramot használ.
Nem számít, melyik opciót választotta, örülni fog, hogy egy jó minőségű napelemes töltésvezérlőt választott a gazdaságos modell helyett. Ezek a vezérlők nem sokkal drágábbak olcsóbb társaiknál, de ezreket takaríthatnak meg a felesleges panelek és a lemerült akkumulátorok miatt.
